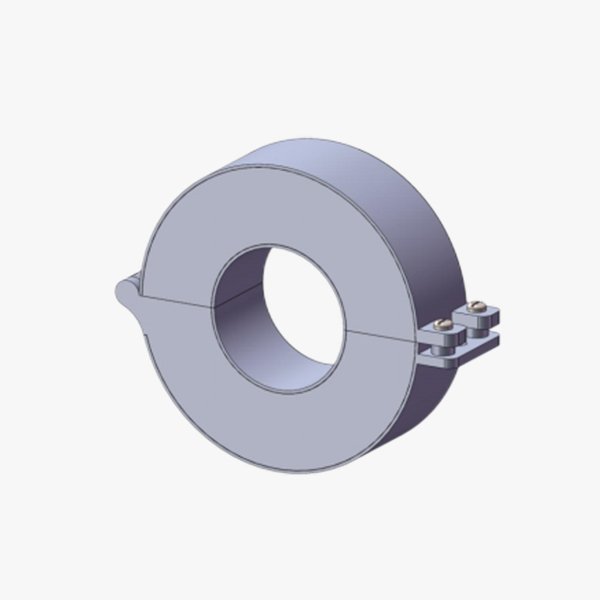

KSHL系列三合一電流互感器

凱銘諾 KSHL 系列三合一電流互感器，集成工頻、行波、隱患電流傳感器，適用于分布式故障定位，減少體積優化空間。具轉軸式開合結構（安裝方便）、尺寸小、重量輕，IP67 防水。結合三合一積分器，信號可直接 ADC 采樣。可測 15KA 工頻、6KA 行波及 1mA~5A 隱患電流，參數可定制。

13417389929

在線客服

客服一

產品詳情

于分布式故障定位裝置的電流傳感器。將工頻,行波以及隱患電流傳感器集成一體,減少結構體積,優化裝置空間。

同時結合對應的三合一積分器模塊,經處理后的信號,可直接進行ADC采樣。

典型特征

● 尺寸小,重量輕。

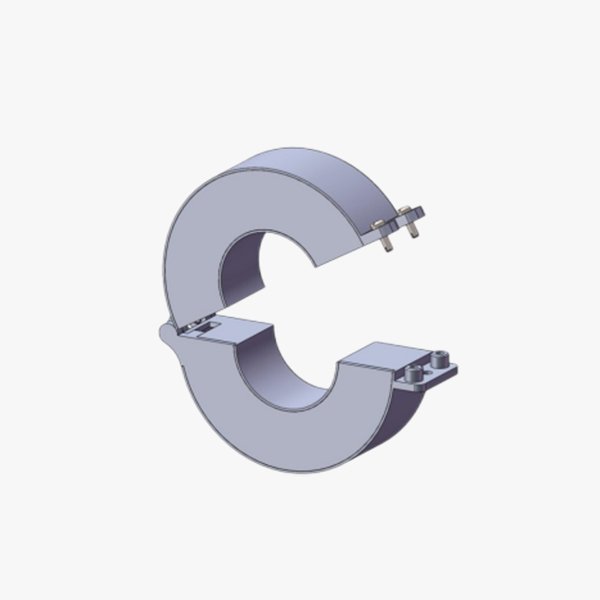

● 轉軸式開合結構,安裝簡單方便。

● 多傳感器集成

● IP67防水結構

三合一積分器

性能指標

項目	工頻電流	行波電流	隱患電流
電流量程	15KA	6KA	1mA~5A
頻率范圍	20~1KHz	1K~2MHz	10K~5MHz
精度	±5%±5A	±5%±2A	±10%±0.01A
三合一積分器
供電電壓	3.3V
抬升電壓	1.65V
功耗	約8mA
對應輸出	15KA/1.1V(有效值)	6KA/1.5V(峰值)	5A/1.1V(有效值)

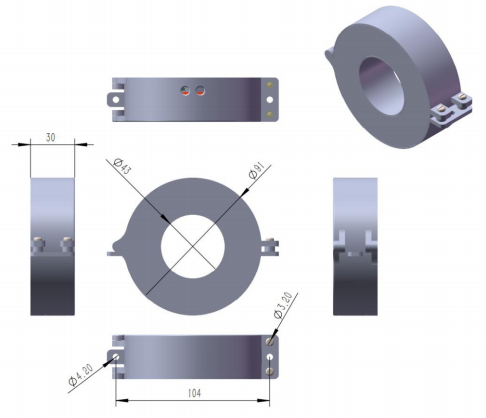

尺寸圖
