隨著城市化進程與工業生產規模的擴大，電纜線路的應用場景日益廣泛，但其運維壓力也同步攀升。傳統電纜故障排查依賴人工巡線、分段測試等方式，存在三大核心痛點：一是故障定位精度低，往往需要大面積開挖或逐段排查，耗時數小時甚至數天；二是故障類型識別模糊，難以快速區分接地、短路與局部放電等不同故障，導致搶修方案制定滯后；三是惡劣環境下排查困難，低溫、高濕、復雜敷設場景進一步增加了故障處置難度。

針對這些行業痛點，凱銘諾聚焦電纜故障定位的核心需求，以“精準、快速、可靠”為研發目標，融合高速數據采集、行波分析、邊緣計算等先進技術，打造出能夠適配多場景、多故障類型的電纜故障定位裝置，旨在通過技術創新縮短故障排查時長、降低運維成本，為電力系統穩定運行筑牢保障防線。

一、行波捕捉+智能分析

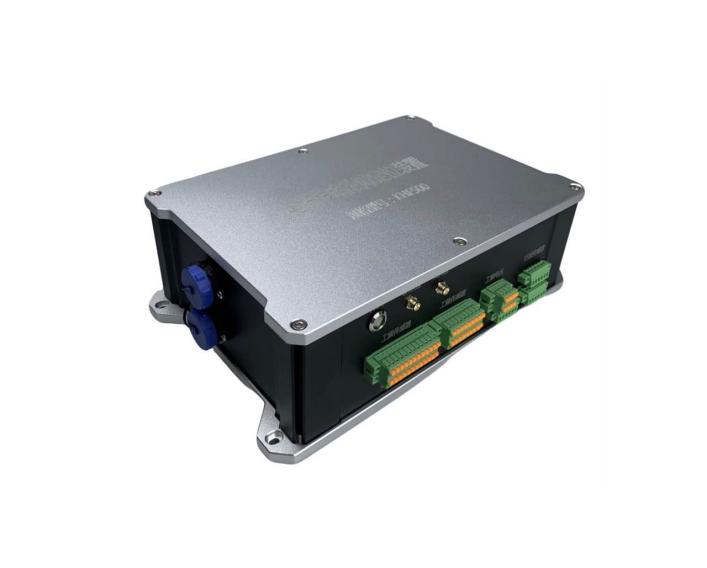

凱銘諾電纜故障定位裝置的可靠性，源于其科學先進的技術原理與精密的結構設計，核心圍繞“行波信號采集-分析-定位-識別”全流程實現高效協同：

1.多模塊協同架構

裝置集成CPU模塊、高速數據采集模塊、通訊模塊、時鐘同步模塊等核心組件，各模塊無縫配合形成閉環工作體系。工頻信號采樣率：12.8KHz，行波信號采樣率：10MHz，能夠精準捕捉故障發生時的暫態行波信號，為后續分析提供完整、及時的基礎數據；時鐘同步模塊確保首尾端裝置數據采集的時間一致性，從源頭保障定位精度。

2.行波定位核心技術

利用故障發生時產生的暫態行波在電纜中的傳播特性，通過首尾端裝置采集行波信號的時間差，結合行波在電纜中的傳播速度，通過邊緣計算快速反推故障點距離。邊緣計算技術的應用，實現了數據在設備端的實時處理，無需依賴后臺大規模算力，大幅提升定位響應速度。

3.故障類型智能識別

通過提取行波信號的幅值、頻率、波形特征等關鍵參數，建立不同故障類型的特征數據庫，利用算法模型對采集到的信號進行精準匹配，從而實現接地、短路、局部放電等故障類型的快速區分。

二、產品功能特點

基于核心技術與實際應用需求，凱銘諾電纜故障定位裝置具備四大核心功能特點，全方位詮釋可靠性內涵：

1. 精準定位：在不同故障類型、不同線路狀態下，裝置定位誤差均嚴格控制在±（0.5%*L+5）m（L為線路長度）內。

2. 智能識別：憑借成熟的信號特征識別算法，裝置故障類型識別準確率達95%，在多次重復測試中均未出現誤判、漏判現象。

3. 環境耐受：金屬外殼的防水耐腐蝕設計，進一步拓展了裝置的應用場景，即使在戶外潮濕或輕度腐蝕環境中，也能保障長期可靠工作。

4. 安裝便捷：裝置體積小巧、集成度高，可靈活安裝于在變電所或環網柜內，適配多種安裝場景。同時，設備金屬外殼可搭配絕緣性能達標的安全工器具，構建了完整的安全防護體系，確保安裝與運行過程中的人員與設備安全。

三、測試案例

（一）測試線路搭建

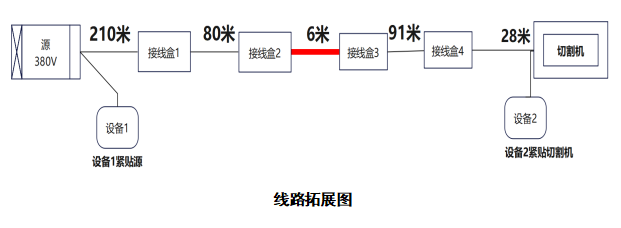

選取適配380V交聯聚乙烯絕緣電力電纜構建測試線路，線路總長度415m，采用首端電源中間接線盒，尾端負載的直線拓撲結構。線路首端連接380V電流源，輸出電流范圍0~200A，電壓波動范圍±5%，為線路提供穩定供電。尾端連接一臺工業級切割機，額定功率5.5kW，額定電流11A，模擬實際負載工況。線路中間設置4個標準化接線盒，分別位于距首端210m、290m、296m、387m處（見線路圖），內部設置接線端子與絕緣密封件，確保連接可靠。線路全程采用實驗廠房內橋架敷設方式，沿廠房預設橋架導軌固定，故障定位裝置分別安裝于線路首端電流源出口處與尾端切割機入口處，裝置傳感器與電纜導體可靠耦合。線路首端、尾端及4個接線盒處均設置標識樁，精準標注實際距離、設備安裝位置及接線盒編號信息。

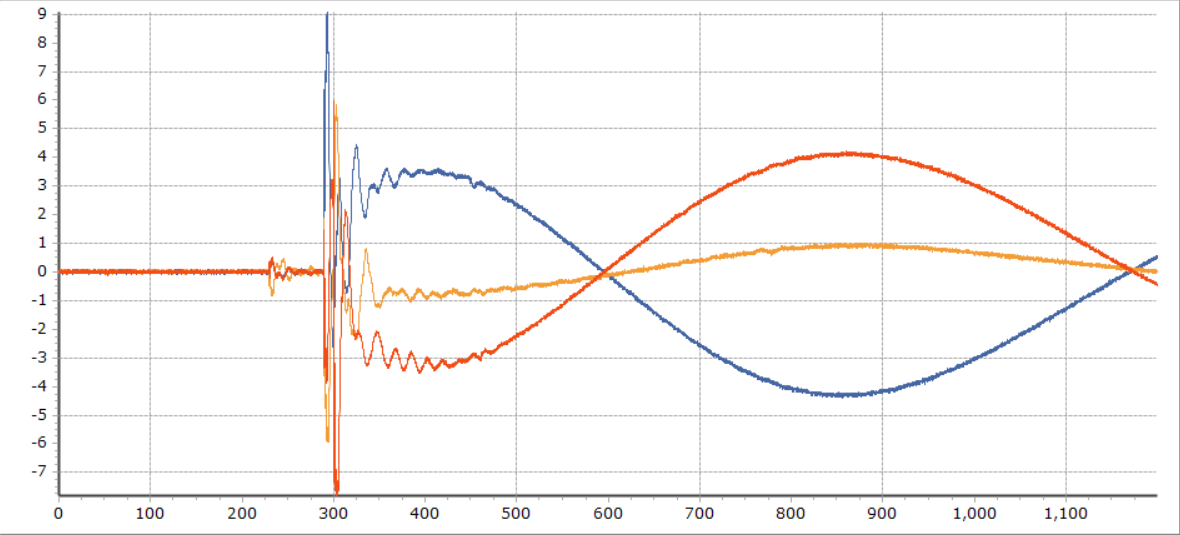

（二）單相接地故障測試

1.測試方法：從接線盒中引出一根銅線，一端連接電纜任一相導體，一端連接接地極，構建低阻接地回路，重復測試3次。

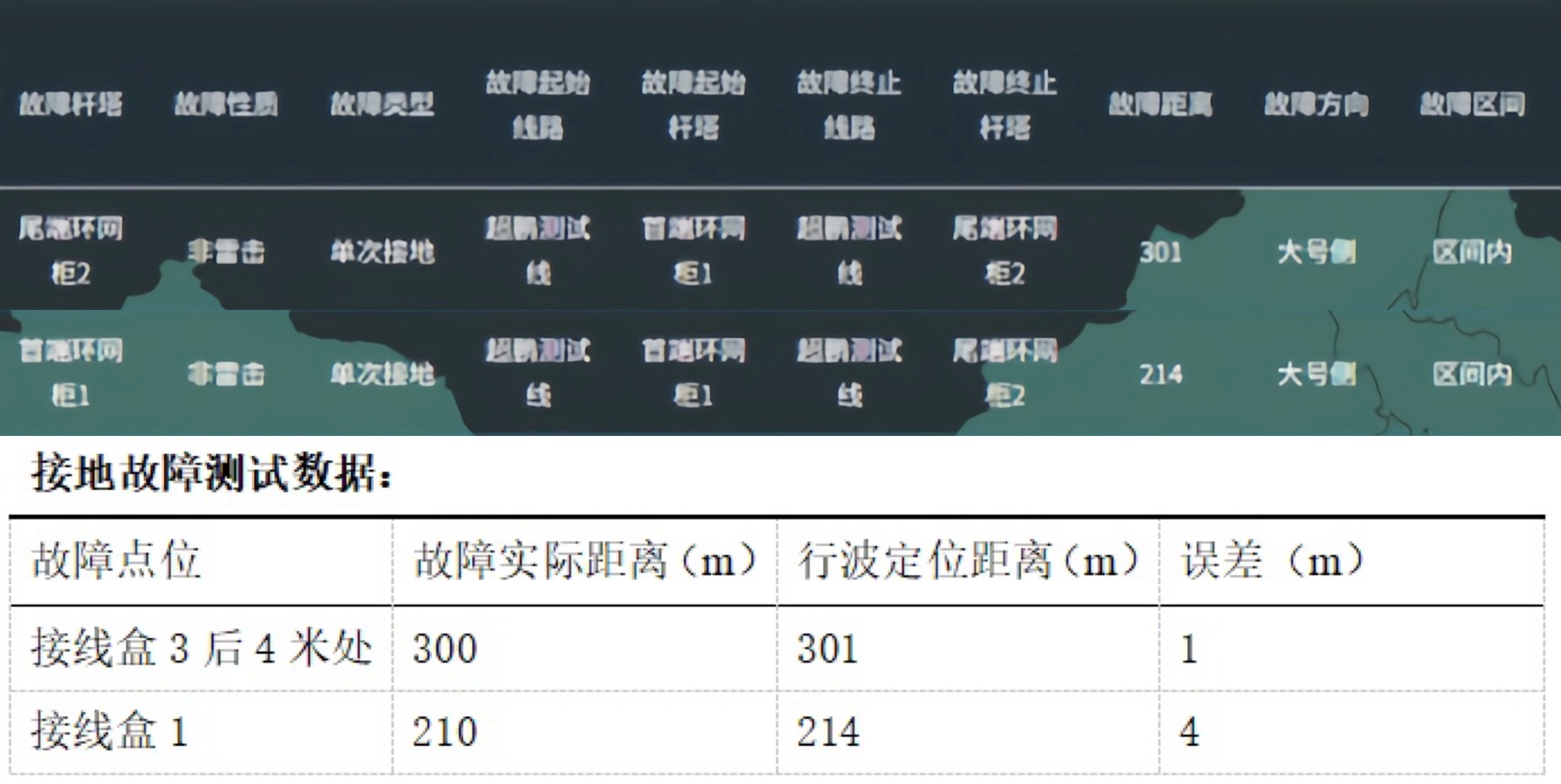

2.測試結果：故障類型識別準確，無漏判誤判，定位誤差小，完全滿足現場運維排查需求。

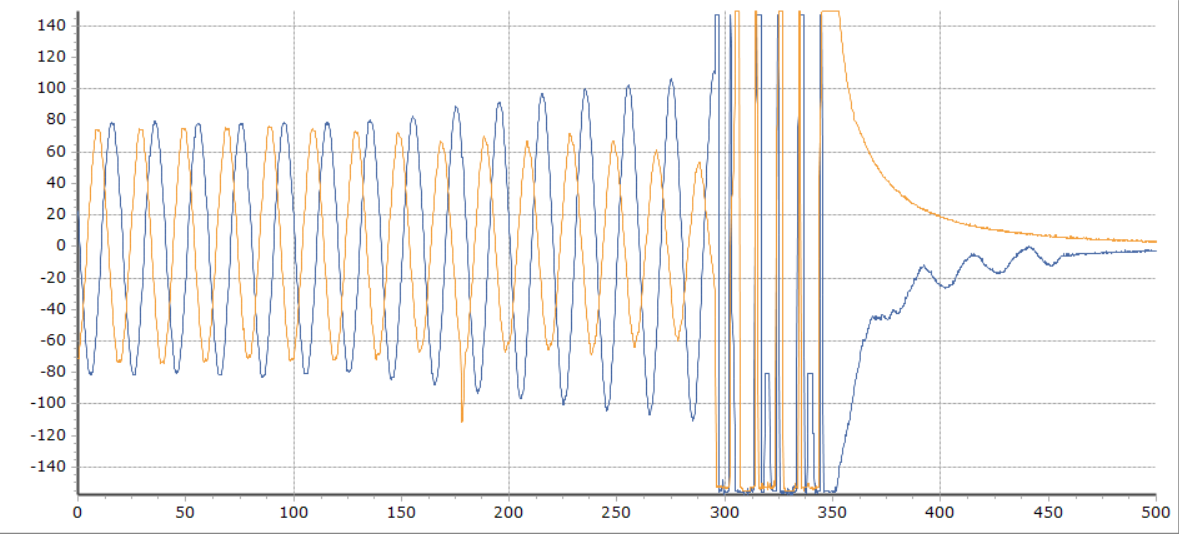

（三）短路故障測試

1.測試方法：從接線盒中的任意兩相引出兩根銅線，在斷電情況下將銅線連接，形成兩相短路回路，然后送電，觸發兩相短路故障。

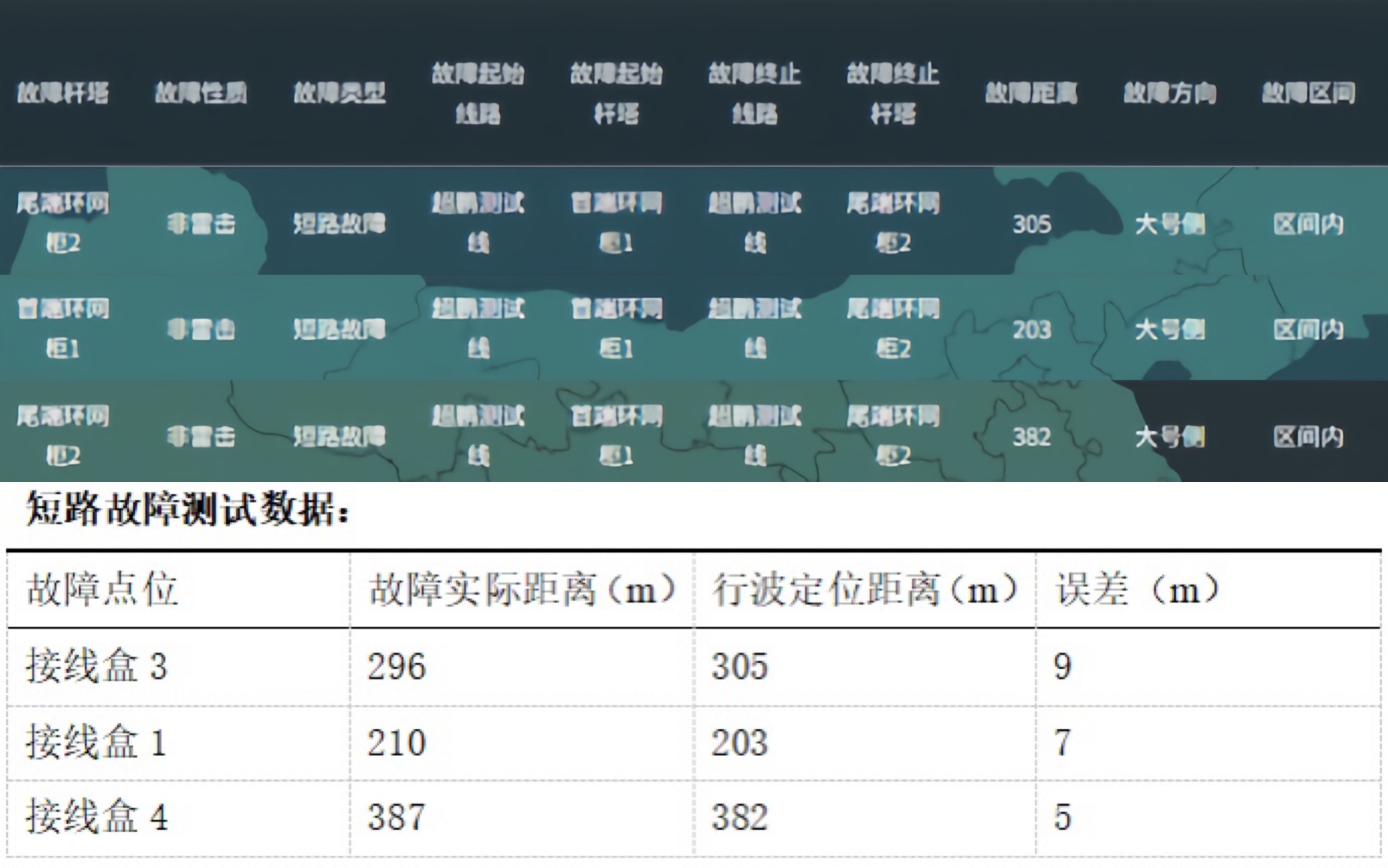

2.測試結果：故障類型識別準確，無漏判誤判，定位誤差小，完全滿足現場運維排查需求。

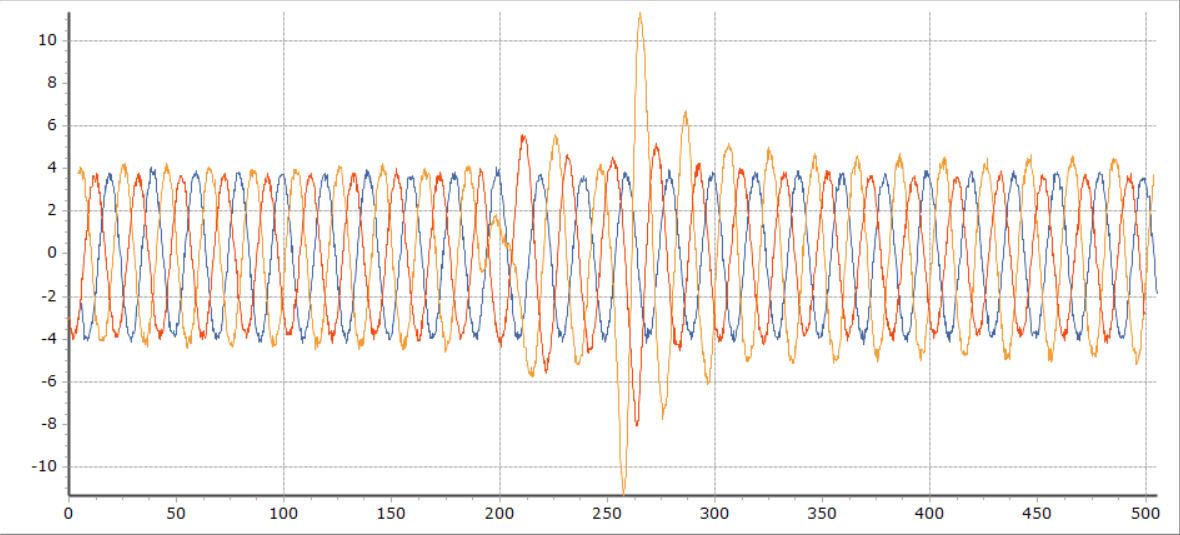

（四）局部放電故障測試

1.測試方法：在電纜接頭預留微小空氣間隙，模擬絕緣老化、施工缺陷導致的局放源頭，開啟線路供電使缺陷處自然產生局部放電，裝置持續采集信號并定位。

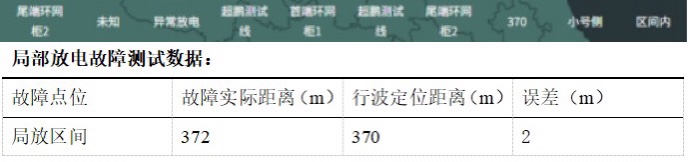

2.測試結果：定位距離370m，誤差僅2m，成功識別“異常放電”故障類型，驗證了裝置對隱蔽性故障的精準捕捉能力。

（五）測試總結

綜合評估表明，該行波故障定位裝置各項性能指標均滿足相關技術規范及電纜線路運維實際需求，可實現故障點的精準、快速定位及故障類型的準確識別，能有效支撐運維人員縮短故障排查時長、提升搶修響應效率、降低故障停電損失，具備工程應用價值。
